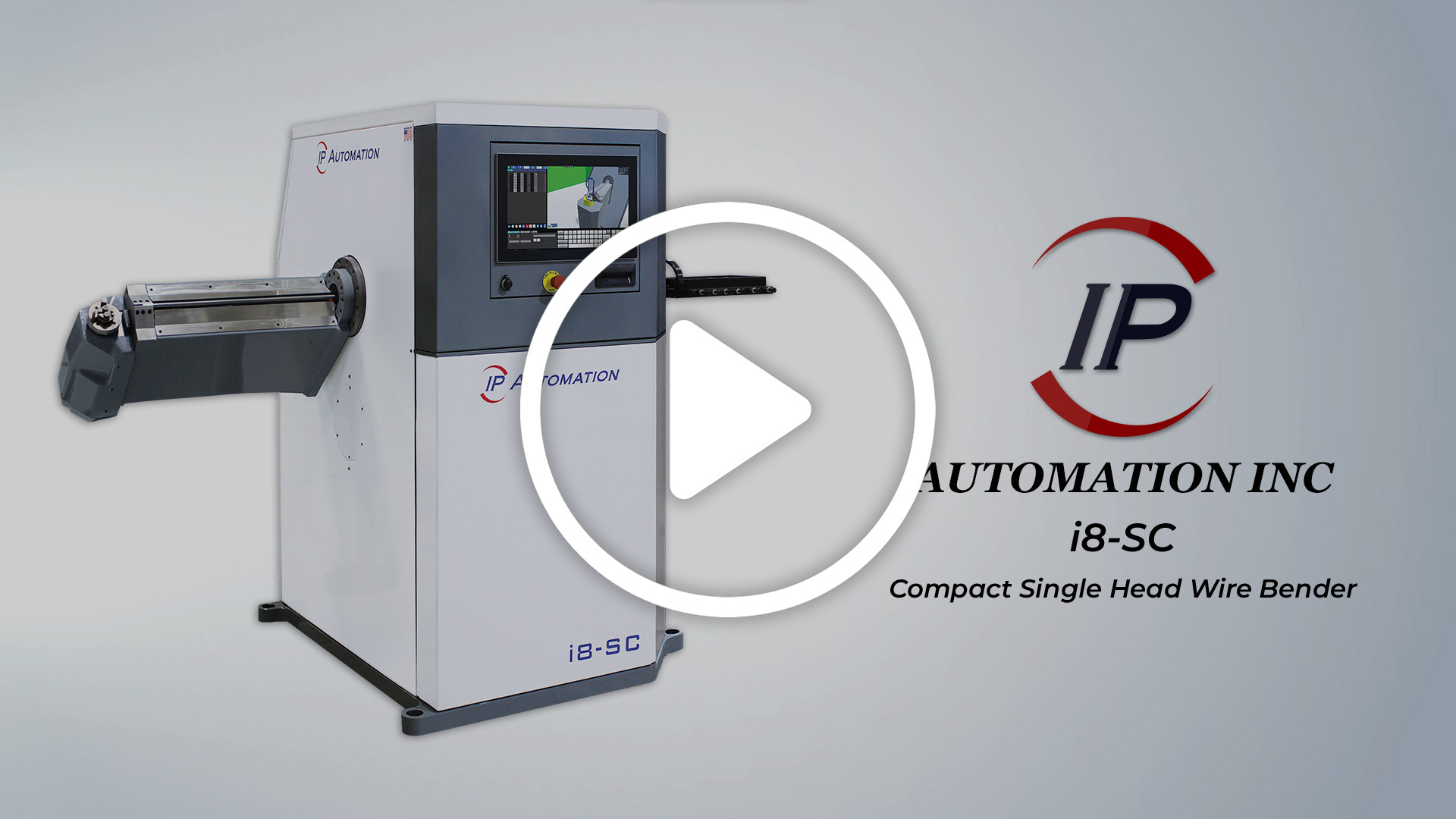

Kompakter CNC-Drahtformer mit einem Kopf

i-SC-Serie

Der 3D-CNC-Drahtformer der i-SC-Serie ist ein echtes Kraftpaket. Sie verfügt über ein vollelektrisches Biege- und Schneiddesign mit den gleichen Präzisionsvorschubmechanismen, die Intellibend-Software mit 3D-Simulation und eine unglaubliche Liste von Funktionen, die Sie auch bei unseren fortschrittlicheren Maschinen finden.

Sie werden gängige Drahtformen schnell bearbeiten und sofort die raffinierten Details dieser durchdacht konstruierten Maschine und das benutzerfreundliche Design zu schätzen wissen.

Der CNC-Drahtformer der i-SC-Serie ist ein erschwinglicher Leistungsträger, der auf geringen Wartungsaufwand, einfache Einrichtung und lange Haltbarkeit ausgelegt ist.

Anwendungen

Perfekt für POP-Display-Komponenten, Geräteindustrie, Clips, Halter, Haken, Federn, Kleiderbügel, Verbindungsstücke, Baumschulkörbe.

Die 3D-CNC-Drahtbiegemaschine der i-SC-Serie ist ein leistungsstarkes Kraftpaket. Sie verfügt über ein vollelektrisches Biege- und Schneiddesign mit den gleichen Präzisionsvorschubmechanismen, die Intellibend-Software mit 3D-Simulation und eine unglaubliche Liste von Funktionen, die Sie auch auf unseren fortschrittlicheren Maschinen finden.

Sie werden gängige Drahtformen schnell bearbeiten und sofort die raffinierten Details dieser durchdacht konstruierten Maschine und das benutzerfreundliche Design zu schätzen wissen.

Die i-SC-Serie ist ein erschwinglicher Leistungsträger, der auf geringen Wartungsaufwand, einfache Einrichtung und lange Haltbarkeit ausgelegt ist.

Anwendungen

Perfekt für POP-Display-Komponenten, Geräteindustrie, Clips, Halter, Haken, Federn, Kleiderbügel, Verbindungsstücke, Baumschulkörbe.


Medien


Merkmale

  • 4 Servoachsen: X - Vorschub, Y - Biegung, Z - Armdrehung, + 1 kombinierter Servoschneider und Biegekopfhöhe
  • Das Mittelwerkzeug hat eine feste Position und bietet dank der servoverstellbaren Biegekopfhöhe die Möglichkeit, zwei symmetrische Radien zu erzeugen. Das Mittelwerkzeug kann manuell gedreht werden, um zwei zusätzliche Radien auf der gegenüberliegenden Seite desselben Werkzeugs zu erzeugen.
  • Unsere Zwei-Stift-Biegemethode leitet abwechselnde Biegungen mit der doppelten Geschwindigkeit ein wie Einzelstift-Bieger.
  • Kundenspezifische Werkzeugoptionen und Ringschneidewerkzeuge verfügbar.
  • IP-Automatisierungsingenieure und CNC-Bearbeiter fertigen alle Biegeköpfe, Schneidgeräte und Drahtvorschubrollen im eigenen Haus zu angemessenen Kosten und mit schneller Bearbeitungszeit.
  • Intellibend-Software auf dem Betriebssystem Windows 10 mit 3D-Simulation
  • CNC-Programmformat Länge-Rotation-Winkel
  • Produktions-Dashboard mit Echtzeit-Rate- und Batch-Programmierung
  • 18,5-Zoll-Multitouch-Bildschirm
  • Remote-Konnektivität über VPN-Tunnel
  • OPC-UA-Protokoll für Industrie 4.0
  • Benutzerdefinierte I/O-Funktionen verfügbar
  • Drahtabwickelkapazität mit Linearbewegungsarm: 3000 lbs. im Lieferumfang enthalten (4500 lbs. Option verfügbar)
  • 7' (2,13 m) Sicherheitskäfig mit Sicherheitsverriegelungstür
  • Dual-Plane-Drahtrichtgerät mit großer Reichweite
  • Alle Vorschub- und Biegeantriebssysteme verfügen über gehärtete Zahnräder und sind vollständig gekapselt.
  • Schnell umklappbare, gehärtete Vorschubrollen für 2 Drahtgrößen
  • Linearencoder am Drahtvorschub für Genauigkeit und Schlupferkennung
  • Nachschleifbare Schneidwerkzeugoberfläche
  • Schulung vor Ort möglich
  • Roboterintegrationsfähig

Spezifikationen

*Der minimale und maximale Durchmesser wird durch die Zugfestigkeit des Drahtes beeinflusst. Kontaktieren Sie uns zur Klärung des Min/Max-Bereichs für Ihren Kabeltyp.


Maschinenoptionen

machine-options_vision-inspection-closeup

Sichtprüfung

machine-options_rack-option

Lösungen für die Teilehandhabung

machine-options_chamfer

Eigenständige Anfaseinheit

machine-options_servo-press

Servopresse

machine-options_cold-heading

Kalter Header
